【直燃式】高爐煤氣放散火炬 的介紹

   用自產的高爐（轉爐）煤氣作為燃料氣源的高空自動點火伴燒器是本系統的核心。【直燃式】高爐煤氣放散火炬是武漢海韻專利技術、安全可靠、適應性強、無人職守、效益顯著，是推廣優秀節能案例。

1.【直燃式】高爐煤氣放散火炬結構及作用
    主要有直流高壓電弧發生器；催化反應室；高爐煤氣采氣分配管道，三部分有機結合而成。
    它們的作用是：
     ①直流高壓電弧發生器，是將低熱值點火器的高壓電轉換為電弧，點燃高爐煤氣與空氣的混合氣體。
     ②催化反應室，將高爐煤氣與空氣的混合氣體在催化作用和電梯電弧起始點燃條件下使高爐煤氣自維燃燒，產生較大的高爐煤氣火焰，作為放散火炬的伴燒，使放散的高爐煤氣燃燒可靠。
     ③高爐煤氣采氣分配管道，完成高爐煤氣直接或間接采樣，并在高空點火伴燒器的腔體內與空氣配比混合，為高爐煤氣的點燃和催化條件下的維持燃燒提供條件。

     2. 【直燃式】高爐煤氣放散火炬的組成
    自維燃燒高空自動點火伴燒系統有：高空點火伴燒頭、低熱值點火器、耐高溫高電壓的石英絕緣子及高壓導線、就地式主控制器、啟動點火信號源、火炬火焰遙測器、火炬火焰探測組件、氣動球閥、與DCS通訊單元等組成。
     各部分的作用：

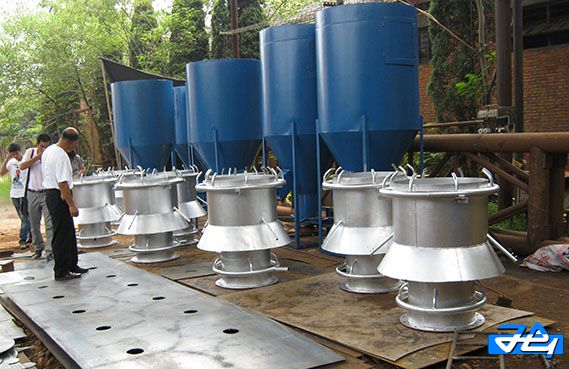

     ①自維燃燒自動點火伴燒頭
     每個放散管一般需配置2-3套自維燃燒自動點火伴燒頭，作為燃料氣源的高爐煤氣取自主管網，由氣動球閥控制。主要作用是適時地產生足夠大的伴燒火焰，使放散煤氣充分燃燒。

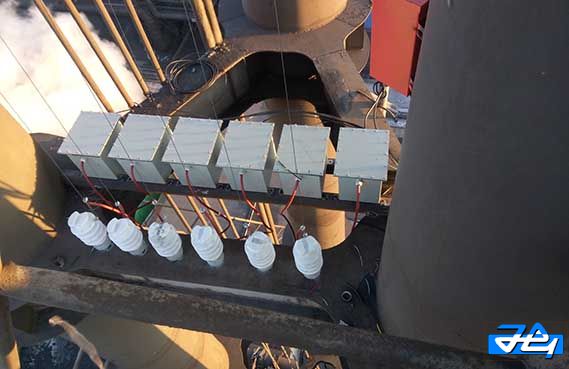

     ②高壓發生、高溫高電壓絕緣子及導線
     對應每個自維燃燒自動點火伴燒器，配置一臺低熱值點火器，作用是給點火伴燒器提供高壓電。
     每臺低熱值點火器至自維燃燒自動點火伴燒頭，都配置一路耐高溫、高電壓的石英絕緣子及高壓導線。
     ③就地式主控箱
    低熱值點火器的220V電源信號，或氣動球閥的控制信號等都受主控制箱控制。主控制器主要由PLC、隔離功率驅動器、信號隔離輸入輸出器、人機對話按鈕、硬手動開關、狀態顯示燈、分區防爆箱和防雨、防塵柜組成。一般為了節約投資將該系統安裝在火炬現場，稱之為就地式主控系統。它可以和中控室的DCS系統通訊，也可和在中控室另設的計算機PC系統通訊。這樣在中控室既可以對現場實施點火操作，又可以動態觀察、記錄放散塔煤氣燃燒的運行情況。
     ④啟動點火信號
     高爐煤氣放散時需要打開放散閥，該信號可作為啟動點火信號，或另設排放檢測儀獲得信號。
     ⑤火焰探測
     放散管煤氣是否被點燃，需要有火焰反饋信號。該信號的獲得是使用專用的火炬火焰遙測器或火焰探測組件。

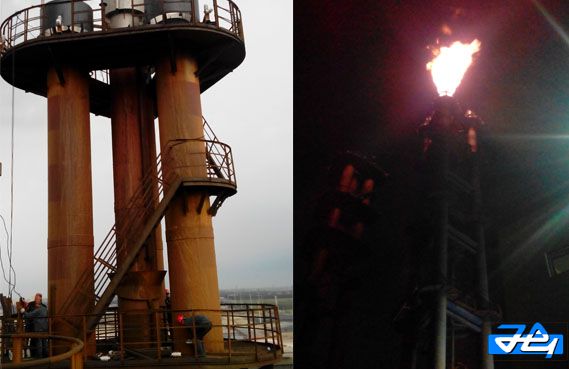

直燃式 高爐煤氣放散火炬

     3. 【直燃式】高爐煤氣放散火炬的工作過程
     當主控制系統接受到高爐煤氣放散信號后，首先向低熱值點火器送出220V電源信號，低熱值點火器送出22000V-30000V高壓電，通過高溫高電壓導線送給直流高壓電弧發生器產生電弧。在自動點火伴燒頭的腔體內與來自主管網的受控高爐煤氣與空氣的混合氣體相遇、點燃。從自維燃燒自動點火伴燒頭的催化反應室側面及上部噴出火焰，引燃放散管放散出的高爐煤氣。
     當放散塔放散的燃?xì)獗稽c燃后，自維燃燒自動點火伴燒頭的催化反應室仍然繼續工作，起到伴燒火焰作用，保證放散塔放散出的高爐煤氣完全燃燒。此時火焰遙測器火火炬火焰探測組件已經監測到放散塔燃燒的火焰信號，并將此信號回饋給主控制器。主控制器將切斷低熱值點火器的供電，直流高壓電弧發生器停止工作，系統處于監控狀態。

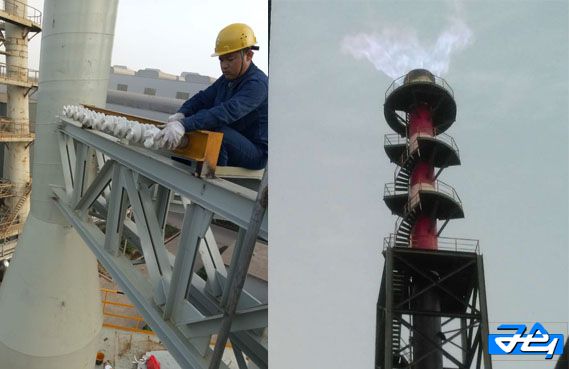

直燃式 高爐煤氣放散火炬

     如果放散塔在放散過程中熄滅，主控制器系統將重復以上點火程序。

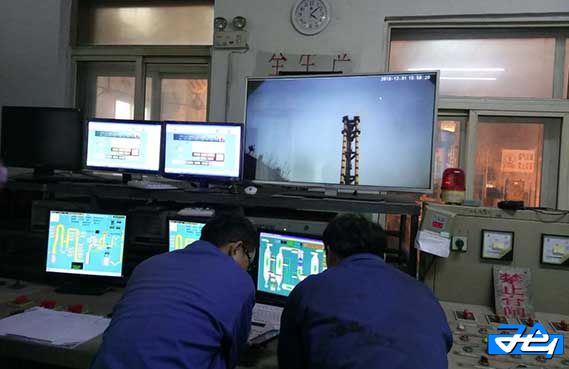

     就地式主控制器面板上有人機對話按鈕、開關，可以手動實施半自動和硬手動點火。同時把放散塔現場信息以通訊方式回饋給中控室的DCS或計算機系統，不僅可以顯示，還記錄放散塔的現場情況，同時可以通過鼠標或觸摸屏對現場實施人工半自動點火操作。
