焦爐放散點火裝置由哪幾部分和作用?

來源：日期：2019-04-26 08:48:46 閱讀量：

焦爐荒煤氣放散點火系統廠家 你了解哪家？

2019年4月20日，【老客戶】陜西某焦化廠焦爐煤氣放散點火裝置現場點火成功，安經理傳來現場點火圖片與我們分享竣工的喜悅。該焦化廠去年與我司簽訂8套焦爐放散點火裝置，在炎熱的夏天加班完成了4根焦爐煤氣放散管的安裝工作，該點火系統在使用快一年中無任何故障發生，所以廠領導對我司放散點火裝置產品質量和服務給予肯定的同時再次主動找到我們合作。借此工程小編淺談下焦爐燃燒放散裝置的構成及作用。

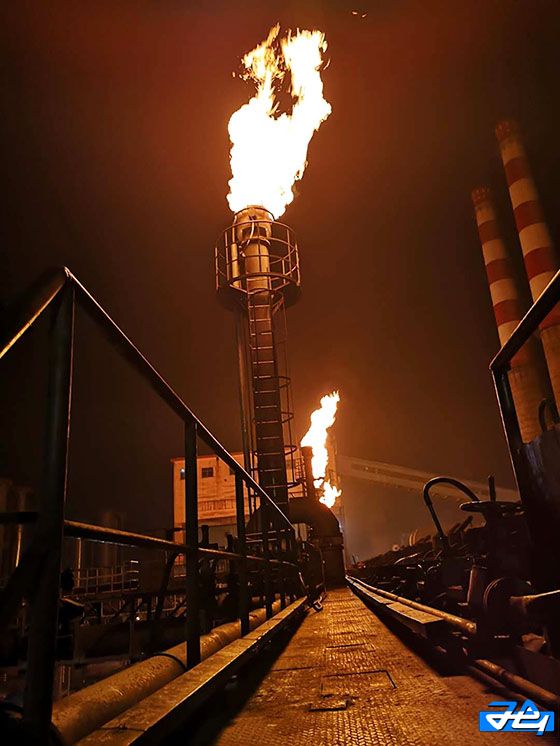

焦爐煤氣放散點火裝置現場點火圖片

焦爐燃燒放散裝置由哪幾部分構成,各起什么作用?
焦爐燃燒放散裝置主要由自動點火控制柜、HY-XXX系列全天侯防風式焦爐燃燒器、伴燒火嘴、HYDH-20B型高能點火器構成，下面各簡述其作用。

1、焦爐自動點火控制柜（型號ES-D系列）的作用
放散點火控制柜采用單門密封結構,柜內元器件采用的PLC為西門子S7-200，電氣元器件為日本和泉（IDEC）公司產品，防護等級IP56、端子排余量大于15%。控制對象主要有：高能點火器、吹掃和攏火蒸汽閥、伴燒煤氣閥、放散執行機構。每臺控制柜內予留與DCS系統對接的控制接口，控制柜向DCS系統提供受控設備的運行狀態（無源接點）；同時，可接受DCS系統向點火控制系統發出的控制指令（無源接點）。ES-D型系列放散自動點火控制柜是海韻公司為自動放散點火裝置開發的專用產品，它可以同時控制1~4臺放散點火裝置。

焦爐自動點火控制柜圖片

2、HY-XXX系列全天侯防風式燃燒器的作用
焦爐全天侯防風式燃燒器由自吸式混風引燃系統（混30%~50%）、防風式燃燒器（穩燃器）、蒸汽噴射管和點火嘴等部分組成。燃燒裝置是采用直接燃燒荒煤氣方式完成荒煤氣燃燒過程的。裝置結構簡單、安裝方便、內置導流板防止回火和保證點火成功，以提高燃燒效果。設備投運后海韻公司保證達到環保要求，林格曼黑度≤1，符合《工業窯大氣污染物排放標準》。為了確保燃燒器在高溫下不變形、材質穩定、延長使用壽命，海韻公司的燃燒器材料采用耐熱不銹鋼滲氮熱處理工藝（確保鋼材在高溫下的穩定性）制作。

HY-XXX系列全天侯防風式燃燒器工程圖

3、伴燒火嘴的作用

伴燒火嘴：根據煙囪直徑DN800mm的情況，引火火炬和高能打火嘴每個煙囪布置2套為好。這是因為引火火炬噴嘴按要求必須成10～20度仰角布置，根據廠方提供的焦爐煤氣壓力在5～10Kpa的實際情況，為了使引火火焰覆蓋整個煙囪的端面而設置的。防風伴燒火嘴，是專門根據轉爐煤氣頻繁點火的特點而設計的，消耗煤氣少，獨特的火焰保護裝置能適應各種氣候條件。回火裝置可根據計算機信號在放散停止時噴射蒸汽防止回火。

4、HYDH-20B高點火器的作用
HYDH-20B型高能點火器適用于鍋爐、煉鋼爐、煤氣爐，石油、化工行業等的燃油、燃氣起動點火，可以直接點燃天然氣、液化石油氣、焦爐煤氣、高爐煤氣和柴油、重油等油霧。其特點是火花能量大，電嘴發火端的自凈能力強，不受環境污染的影響，點火迅速可靠，使用維護方便。
