2019年8月20日，武漢海韻2套高爐煤氣放散塔點火裝置發貨山東老客戶鋼廠，此次高爐煤氣放散塔火炬系統的改造，其目的是確保點火裝置在開/停車狀態、正常運行狀態或事故狀態時產生的放空氣能夠及時、安全、可靠的在放散塔火炬點火裝置中燃燒掉，滿足熱輻射、有害氣體排放濃度等環保要求。針對許多客戶咨詢高爐煤氣放散塔火炬系統的改造主要內容、工藝流程說明、主要設備配置、主要施工范圍等問題，今天小編借此老客戶工程案例詳細為您解答。

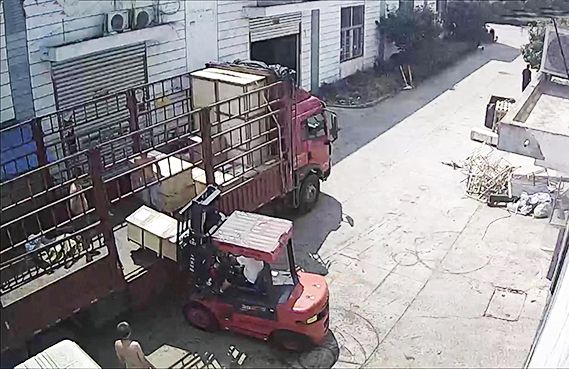

高爐煤氣放散塔點火裝置改造工廠發貨圖

高爐煤氣放散塔點火裝置改造改造的主要內容

1、更換新型火炬頭以實現低噪音燃燒放散；同時通過加裝流體密封器及其相應的氮氣管線，有效防止回火事故的發生；
2、 煤氣放散點火伴燒氣源由焦爐煤氣改為高爐煤氣：需重新敷設點火用高爐煤氣管道（原來的點火用焦爐煤氣管道因口徑及堵塞的問題，無法利舊）；
3、更換點火桿及高能點火器，選用熱面式放散點火技術產品；
4、加裝高爐煤氣點火伴燒器，以取代原有的焦爐煤氣伴燒環管；
5、加裝低壓報警系統，消除回火隱患,保證生產安全；
6、對原高爐放散點火控制系統進行相應的技術改造和升級換代；
7、對原公用管道上的儀表及控制閥進行必要的更新改造。

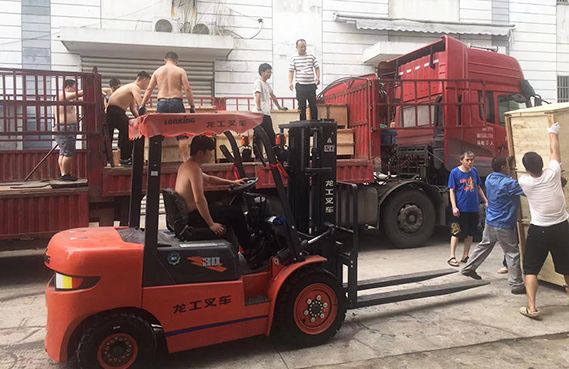

高爐煤氣放散塔點火裝置改造工廠發貨圖

高爐煤氣放散塔火炬系統的改造施工范圍

1、負責高爐煤氣放散塔點火裝置改造后的的點火系統的流程、設備、配管及電儀設計；
2、負責放散火炬頭、放散點火伴燒器、新型高能點火裝置和PLC自動點火控制柜等的供貨；詳見供貨清單；
3、負責高爐放散塔內的燃料氣管路、密封氮氣管路及儀表穿線管的供貨；
4、負責PLC控制柜（置于甲方控制室）至現場電儀設備之間電纜的供貨，值班室至現場距離約*****m。
5、負責點火伴燒器到防爆箱的點火電纜的供貨；負責熱電偶、壓力開關、氣動球閥到現場接線箱之間的補償導線和儀表電纜的供貨；
6、負責所供高爐煤氣放散塔點火裝置的技術指導和調試；
7、負責放散塔中間溫度檢測、信號引至PLC系統
8、負責所供設備的檢驗、涂漆、包裝及運輸；
負責高爐放散點火裝置操作和維護方面的培訓及售后服務。

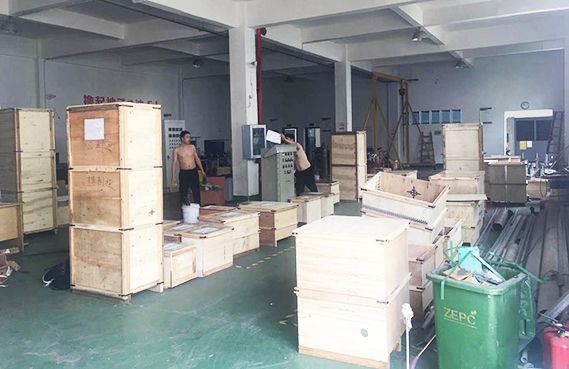

高爐煤氣放散塔點火裝置改造工廠發貨圖

高爐煤氣放散塔火炬系統的改造工藝流程說明

1、高爐煤氣經總閥后，作為點火伴燒器的燃料氣氣源。
2、燃料氣分別由氣動球閥控制；
3、高爐煤氣總管上設置現場壓力表和壓力開關，信號送至控制柜，實現低壓報警；
氮氣管路
4、氮氣進入界區作為流體封的密封氮氣
5、氮氣總管上設置現場壓力表和壓力開關，信號送至控制柜，實現低壓報警。

高爐煤氣放散塔點火裝置改造工廠發貨圖

高爐煤氣放散塔火炬系統的改造主要設備配置

1.煤氣放散火炬頭
型號規格：TJF-T1200A，主要材料為304；
放散燃燒器為空氣預混型，由以下幾個部分組成：
（1）高爐主燃燒器：主燃燒器是整個高爐剩余煤氣放散系統中最關鍵的設備。該裝置摒棄了傳統的補充高熱值氣體助燃的方法，即使在惡劣的工況（短時超負荷、放散量特別小、煤氣含水量過高、大風、大雨等）下，也只需要消耗少量的高熱值氣體，就能使大量低熱值的放散氣體得以充分燃燒，從而將大大降低對環境的污染。
（2）防風罩：通過在燃燒器合理加設防風罩，能將高爐煤氣燃燒所需要的部分空氣從防風罩口卷入燃燒器部，從而使得高爐煤氣燃燒更加充分，并能穩定火焰。且減小外部環境（大風、大雨、大雪）的影響，同時還降低了高爐煤氣燃燒火焰的長度。
（3）旋流片：利用先進的三維流動理論及設計方法，設計的旋流片是一種性能優良，流動阻力較小的結構，使低熱值的放散氣體在燃燒器部達到速度均勻的流場與環形火焰強烈接觸，形成綜合的火焰，使得放散氣體得到完全燃燒。
2.密封器
①流體密封器HYFS-1200C，主要材料為Q235B；
②密封器安裝在放散塔頭下方，其主要功能是保證在排放氣中斷后阻止空氣倒流入放散塔筒體內，確保再次排放時不會發生回火或爆炸，從而保證了放散塔系統本身的安全。
③流體密封器的工作原理：密封氣體由燃燒器下部流動至流體密封器時，隨著流通面積的減小密封氣體的流速增大，最終由密封器的頂部噴射出去，這樣，具有較高流速的密封氣體挾帶著進入到密封器頂部的空氣回噴至燃燒器頂部進入大氣中，從而達到防止回火的目的，有效保護下部裝置。
④密封器的設置可省去因無密封裝置所必須的多次、反復的大量氮氣吹掃。即減少工程投資，又降低密封氣體的消耗，能有效控制運行成本。
3.煤氣放散點火伴燒器
①點火伴燒器HYDH-20K-A ，主要材料為310/304；
②點火伴燒器主要由風門、引射器、引射噴嘴、燃燒腔、燃燒噴嘴、防風罩等部分組成；
③引射噴嘴根據不同的燃料氣介質和壓力，適當縮小出口直徑，起到節約能源的效果，同時提高燃料氣的流速，配合特殊設計的風門和引射器，預先引入部分空氣，使得燃燒腔內的氣體為已達到空燃比的預混合氣體；
④預混合氣體在燃燒腔內被點燃，并由燃燒噴嘴噴射出去，此時的火焰具有良好的剛度，再加上頂部防風罩的設計，使得火焰的穩定性和耐候性大大提高。
⑤點火伴燒器是整套放散火炬裝置的關鍵點火部件，其主要功能是在檢測到點火伴燒器熄滅或接到點火信號時，立即通過點火控制程序點燃點火伴燒器，進而點燃主火炬。該點火伴燒器具有極高的點火成功率和火焰穩定性。
