自動點火裝置工藝流程
來源： 日期：2024-04-18 16:01:48 閱讀量：
一，放散管點火的自動開啟
當集氣管壓力（由壓力變送器測得）達到設定值（此設定值可現場設定）時，發出聲光報警信號，持續5秒鐘時間后如果壓力繼續上升達到上上限時，高高報警同時控制裝置將進入點火程序。氣缸的“開啟電磁閥”打開，驅動“放散管水封閥”開啟，荒煤氣開始放散，同時點火裝置開始點火工作，攏火蒸汽閥開啟。當“放散管水封閥”開度達到設定值時即感應到限位信號，氣缸的“開啟電磁閥”關閉，同時5秒后停止點火。如果1分鐘后，火焰檢測器測得溫度低于 300°C時，點火裝置再次進行10秒鐘的點火。
二，放散管點火的自動關閉
當集氣管壓力（由壓力變送器測得）下降到設定值（此設定值可現場情況設定）時，發出聲光報警信號，持續5秒鐘時間后如果壓力繼續下降達到下下限時，低低報警同時控制裝置進入關閉程序。氣缸的“關閉電磁閥”開起，驅動“放散管水封閥”關閉，當“放散管水封閥”關位接近開關感應到限位信號后，氣缸的“關閉電磁閥”停止工作。放散結束后，攏火裝置噴射出蒸汽在放散管內部形成有效的隔離帶，在放散管中將蒸汽和荒煤氣有效的分開，蒸氣清掃2分鐘后自動停止。
當集氣管壓力（由壓力變送器測得）下降到設定值（此設定值可現場情況設定）時，發出聲光報警信號，持續5秒鐘時間后如果壓力繼續下降達到下下限時，低低報警同時控制裝置進入關閉程序。氣缸的“關閉電磁閥”開起，驅動“放散管水封閥”關閉，當“放散管水封閥”關位接近開關感應到限位信號后，氣缸的“關閉電磁閥”停止工作。放散結束后，攏火裝置噴射出蒸汽在放散管內部形成有效的隔離帶，在放散管中將蒸汽和荒煤氣有效的分開，蒸氣清掃2分鐘后自動停止。
三，其它信號連鎖
自動點火放散裝置除本身裝置需要功能完善，安全、可靠外，還需要與其它系統進行復雜的通信和功能連鎖，包括（但不限于）鼓風機，焦爐單孔調壓工藝，集氣管壓力等。所以要求必須保持開放的系統和具備復雜的系統整合能力。
四，手動控制

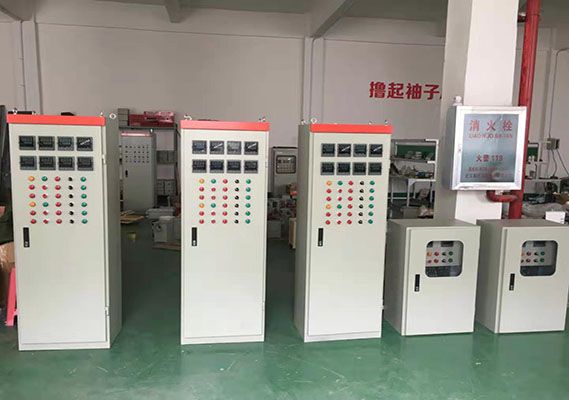

在自動點火控制柜上預留手動點火、“放散管水封閥”的開啟、關閉和蒸氣清掃等手動按鈕，便于手動操作。遠程手動操作時，開、關的接近限位仍起作用。
自動點火放散裝置除本身裝置需要功能完善，安全、可靠外，還需要與其它系統進行復雜的通信和功能連鎖，包括（但不限于）鼓風機，焦爐單孔調壓工藝，集氣管壓力等。所以要求必須保持開放的系統和具備復雜的系統整合能力。
四，手動控制
在自動點火控制柜上預留手動點火、“放散管水封閥”的開啟、關閉和蒸氣清掃等手動按鈕，便于手動操作。遠程手動操作時，開、關的接近限位仍起作用。
五， 同一個PLC控制多臺自動點火放散裝置
其他自動點火放散裝置的邏輯關系和一臺的相同，不同點是控制開啟和關閉氣缸電磁閥的壓力值分別增加10Pa，實現同座焦爐自動放散裝置梯次點火、梯次關閉。
以上工藝流程為優先考慮的流程，但不限于此，也可提供更加完善、先進的點火和控制流程。涉及的數值參數全部可以現場設定。
其他自動點火放散裝置的邏輯關系和一臺的相同，不同點是控制開啟和關閉氣缸電磁閥的壓力值分別增加10Pa，實現同座焦爐自動放散裝置梯次點火、梯次關閉。
以上工藝流程為優先考慮的流程，但不限于此，也可提供更加完善、先進的點火和控制流程。涉及的數值參數全部可以現場設定。
