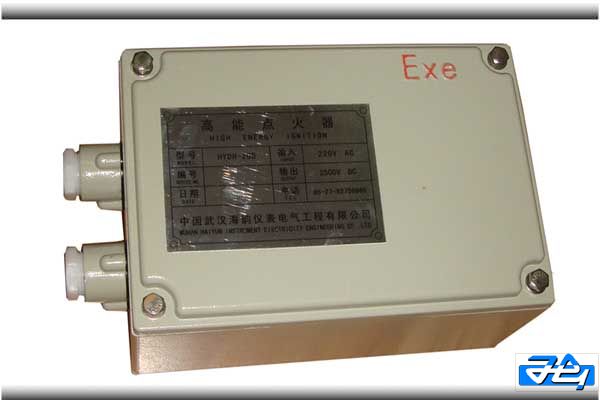

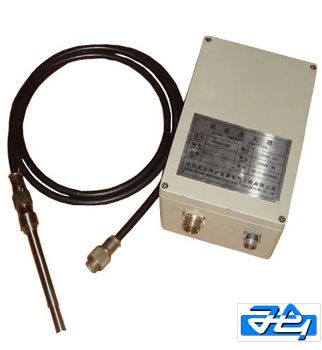

HYDH-20FB防爆高能點火器
型號: HYDH-20FB
防爆標志：ExdIIBT6
防護等級：IP65 防腐等級：WF1
輸入電壓：AC220V±10%，50HZ
輸入電流：≤3A 輸出電壓：DC2500V
產生能量：20J 火花頻率：12—14次 秒
一 、HYDH-20FB防爆高能點火器概述
本裝置是我公司新開發生產的新型防爆高能點火器，適用于防爆環境的焦爐、轉爐、高爐煤氣放散點火及鍋爐、煉鋼爐、煤氣爐，石油、化工等的燃油起動點火，可以直接點燃天然氣、煤氣、液化石油氣和柴油、重油等油霧.
二、HYDH-20FB防爆高能點火器工作原理
輸入AC220V電源經變壓器B升壓和硅堆I整流，成為脈沖直流電向儲能電容C進行充電，C充電至放電管D的放電電壓時，放電管起弧導通，電容C中的儲能送至半導體電嘴引起火花放電，用于點火。電阻R1為限流電阻并可用以調整火花頻率。R2為泄放電阻，當點火器斷電后可迅速耗盡C中的剩余儲能，以保證維修安全。R3用于當電纜或半導體電嘴故障時保護點火槍電路。
三、HYDH-20FB防爆高能點火器技術指標
型號: HYDH-20FB
防爆標志：ExdIIBT6
防護等級：IP65
防腐等級：WF1
輸入電壓：AC220V±10%，50HZ
輸入電流：≤3A
輸出電壓：DC2500V
產生能量：20J
火花頻率：12—14次/秒
適用燃料：天然氣、煤氣、柴油、重油、渣油
外形尺寸：200X300X140 ( MM） 重量:6.8KG
四、HYDH-20FB防爆高能點火器安裝與使用

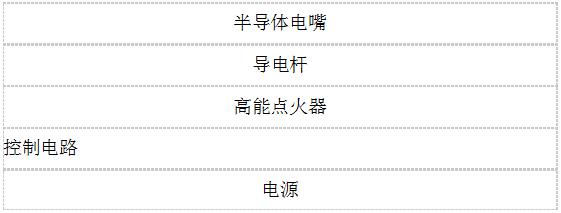

用接觸電纜、導電桿連接點火器與半導體電嘴，將電源輸入端至相應控制電路中，電路向點火器送入電源后裝置即可工作，使電嘴發火放電。其連接方框圖如下：
使用中應注意：
（1）用接觸電纜連接點火器與電嘴時，必須保證電纜兩端電極與點火器、電嘴電極之間緊密可靠地接觸。否則可能損壞電極連接件或點火器。
（2）升壓變壓器為按斷續工作制特殊設計，連續發火30秒后，必須停止60秒后才能再次點火，否則可能造成點火器元件損壞。
（3）高能點火器在輸出端不接電嘴時不準通電，以免損壞元件。
（4）高能點火器為20焦耳，輸出電壓為2500伏，在安裝時必須有良好的接地裝置。
（5）當電源接通時，正常狀態指示燈應亮。

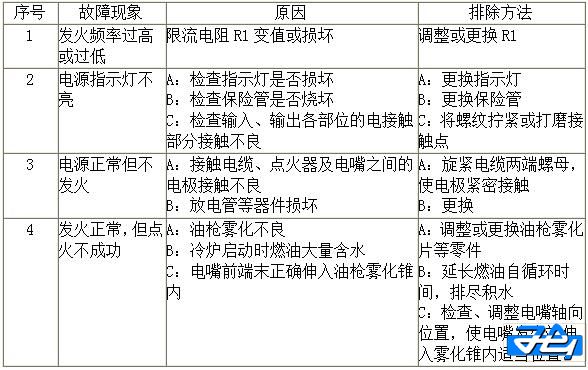

五、HYDH-20FB防爆高能點火器故障及排除（停電15分鐘后進行，以防觸電）
六、HYDH-20FB防爆高能點火器維護
1．電嘴不工作時應退出火焰區，避免其燒蝕變形或損壞。
2．避免點火器內部進水或過度潮濕，積灰過多時應及時清掃。
3．電桿和電嘴由高鋁瓷絕緣，嚴禁摔撞，以免損壞絕緣元件，影響使用。
4. HYDZ型半導體電嘴工作表面在工作時不應用手接觸，在通常情況下，其跳火105次應予以更換。
5．在點火成功前提下，每次通電時間應予以縮短，以延長產品使用期限。
